Studi Kasus Database

Studi Kasus Database

Toko online LADANG BAJU bermaksud membuat sistem Basis Data untuk menangani Sistem Informasi penjualan barangnya.
Di toko online itu memiliki 2 kategori barang yaitu (1) Barang (2) Makanan dengan atribut: kd_kat dan nm_kat. Seorang pelanggan dapat membeli barang lebih dari satu dalam satu kategori, tetapi tidak bisa memesan banyak barang dengan banyak kategori.
Di tiap – tiap kategori memiliki barang yang didalamnya sesuai dengan kategorinya. Dimana isi dai entitas barang yaitu: kd_brg, nm_brg, hrg_brg, kd_kat. Sementara itu pelanggan (kd_pel, nm_pel, almt_pel, no_telp) dapat memesan dengan mengisi tabel order (kd_tran, kd_brg, kd_pel, jml, hrg_byr) dimana kd_brg, kd_pel dan jml di isi manual oleh pelanggan.

Tugas:

Soal

1. Identifikasi dan tentukan entitas-entitas yang terlibat dalam sistem tersebut
2. Lengkapi(apabila diperlukan) dengan atribut untuk setiap entitas
3. Tentukan Hubungan/Relasinya
4. Tentukan Kardinalitasnya
5. Tentukan PK dan FK nya
6. Buat ERD
7. Buat Kamus data
8. Transformasikan ERD yang anda buat ke dalam Basis Data Fisik (Tabel Basis Data)
9. Dari hasil transformasi Basis Data fisik (Tabel Basis Data),buat rancangan struktur penyimpanan (lebar data dan tipe data tentukan sendiri)
10. Dari hasil transformasi Basis Data fisik (Tabel Basis Data),buat DDL
11. Implementasikan dengan SQL
12. Buat antar muka dengan PHP dan dream wiever
13. Isikan data value ke dalam data base yang sudah dibuat
14. Lakukan manipulasi-manipulasi dan tampilkan hasilnya

Jawaban

1.Entitas Dan Atribut

2.Entitas Dan Atribut

     Diantaranya Adalah :

A. Entitas Kategori :

          Atributnya (kd_kat , nm_kat)

B. Entitas Barang :

          Atribut (kd_brg , nm_brg , hrg_brg , kd_kat)

C. Entitas Pelanggan :

          Atribut (kd_pel , nm_pel , almt_pel , no_telp)

D. Entitas Memesan :

          Atribut (kd_tran , kd_brg , kd_pel , jml, hrg_byr)

3. Hubungan/Relasinya

a. Entitas Kategori, Relasinya : (Mengetahui) Barang

b. Entitas Pelanggan, Relasinya : (Memesan) Barang

4. Kardinalitas

a. Entitas Kategori ( 1 : M ) Barang

b. Entitas Pelanggan ( M : M ) Barang

5.  Primary Key Dan Foreign Key

a. Entitas Kategori : kd_kat = Primary Key

b. Entitas Barang : kd_brg = Primary Key , kd_kat = Foreign Key

c. Entitas Pelanggan : kd_pel = Primary Key

d. Entitas Memesan : kd_tran = Primary Key , kd_pel Dan kd_brg = Foreign Key

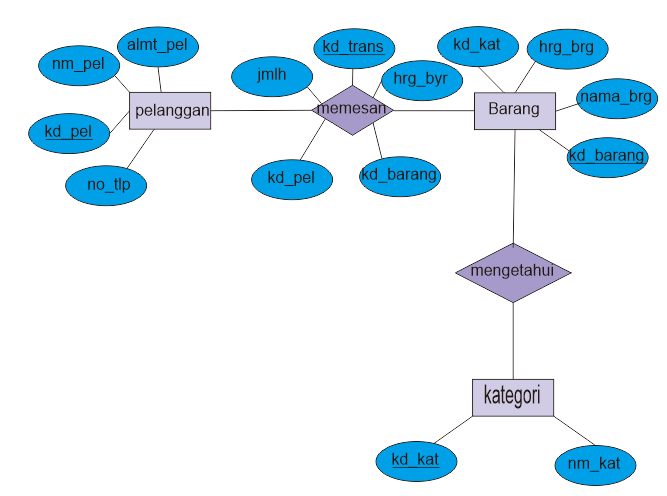

6.

7.         Kamus Data

     Id_k           = kd_kat + nm_kat
     kd_k           = 1 {numerik} 2

     nm_k           = 1 {character} 20

     Id_b           = kd_brg + nm_brg + hrg_brg + kd_kat

     kd_b           = 1 {numerik} 9

     nama_b         = 1 {character } 30

     harga_b        = 1 {numerik} 15

     kd_k           = 1 {numerik} 2

     Id_p           = kd_pel + nm_pel +almt_pel + no_telp

     kd_p           = 1 {numerik} 9

     nama_p         = 1 {character } 50

     almt_p         = 1 {character } 250

     no_telp        = 1 {character} 13

     Id_pesan       = kd_tran + kd_brg + kd_pel + jml + hrg_byr

     id_t           = 1 {numerik} 9

     id_b           = 1 {numerik } 9

     id_p           = 1 {numerik} 9

     jml            = 1 {numerik} 3

     hrg_byr        = 1 {numerik} 15

8.Tabel basis data:

Tabel kategori

kategori
id_k	nama_k
1	Barang
2	Makanan

Tabel barang

barang
id_b	nama_b	harga_b	id_k

Tabel pelanggan

pelanggan
id_p	nama_p	almt_p	no_telp

Tabel pesan

pesan
id_t	id_b	id_p	jml	hrg_byr

9 .Dari hasil transformasi Basis Data fisik (Tabel Basis Data),buat rancangan          struktur penyimpanan (lebar data dan tipe data tentukan sendiri)

10.Dari hasil transformasi Basis Data fisik (Tabel Basis Data),buat DDL

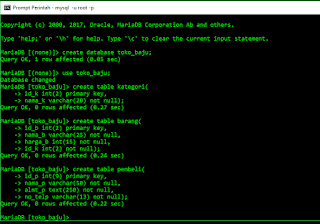

11.Implementasikan dengan SQL

    Buat database dengan nama " toko_baju " lalu buat table kategori,barang,pembeli



       buat foreign key kd_kat pada tabel barang dari tabel kategori,buat foreign key kd_pel pada tabel pesan dari tabel pelanggan.buat foreign key kd_brg pada tabel pesan dari tabel barang .Deskripsi tabel kategori, barang, pelanggan, dan pesan
